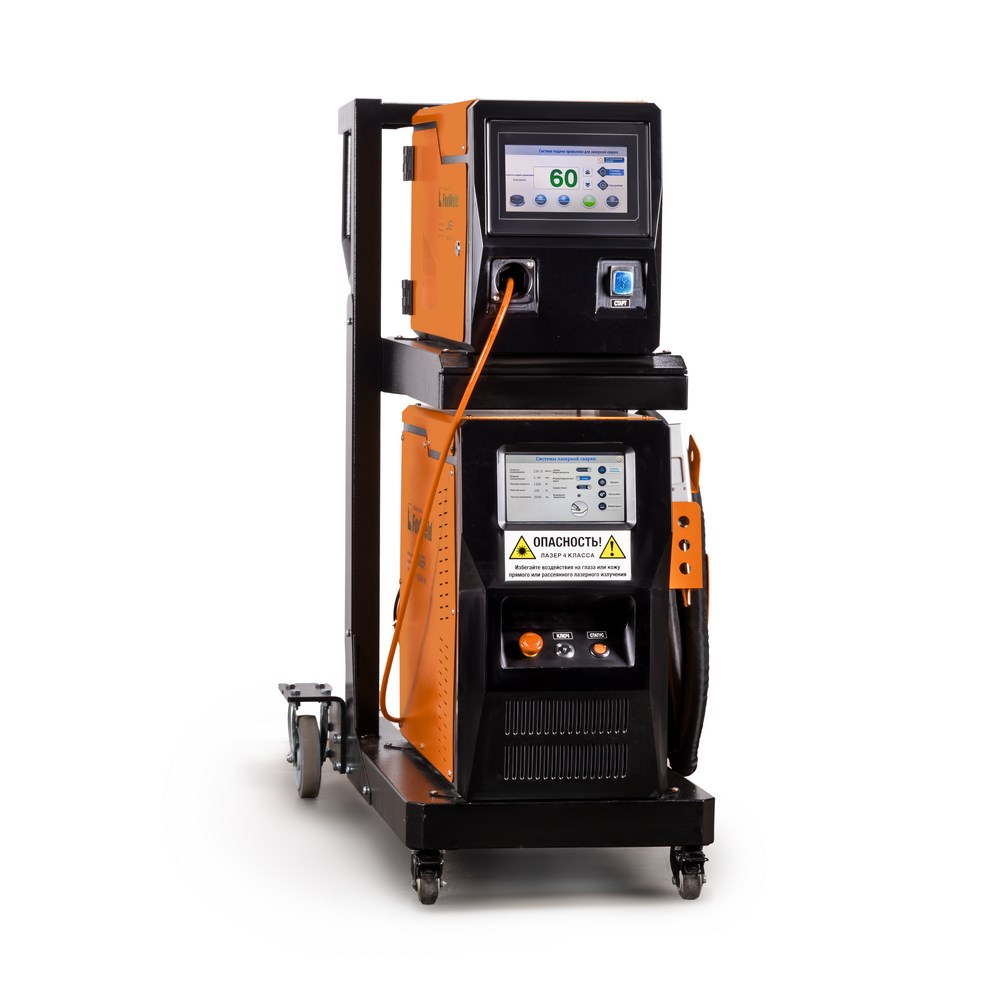

Аппарат для ручной лазерной сварки, резки и очистки FOXWELD LASER 1500-4-МТ AIR

Аппарат для ручной лазерной сварки, резки и очистки LASER 1500-4-MT AIR предназначен для работ с токопроводящими металлами: нержавеющими, легированными, низкоуглеродистыми, оцинкованными сталями, алюминием и его сплавами. Лазерную сварку отличают простота эксплуатации, чистота сварного шва, высокая скорость. Основные преимущества модели LASER 1500-4-MT AIR: долговечный волоконный лазер, высокая эффективность фотоэлектронного преобразования, простота эксплуатации, компактный дизайн и небольшой вес благодаря воздушному охлаждению и продуманной системе отвода тепла. Сварочный пистолет поддерживает защитный газ, а также позволяет сваривать материалы толщиной до 4 мм. Отдельный 4-роликовый механизм подачи обеспечивает качественную и ровную подачу проволоки в место сварки.







КОМПАКТНЫЙ

Благодаря встроенному воздушному охлаждению и грамотно продуманной системе отвода тепла, данная модель лазерной установки отличается компактными размерами корпуса и небольшим весом.



СИНЕРГЕТИЧЕСКИЙ РЕЖИМ УПРАВЛЕНИЯ

В режиме сварки при выборе материала и толщины свариваемых поверхностей встроенная синергетика автоматически подбирает остальные оптимальные параметры для сварочного процесса. Это позволяет сэкономить время и получить качественное сварное соединение даже новичку. Синергетику можно отключить для работы в ручном режиме.



МНОГОФУНКЦИОНАЛЬНОСТЬ 3-В-1

Лазерная установка "три в одном" поддерживает 3 режима: ручную лазерную сварку, лазерную резку и лазерную очистку детали или сварного шва. Система гибко переключает режим работы в зависимости от разных сценариев применения для удовлетворения различных прикладных требований пользователей. При сварке доступен синергетический режим управления.



4-РОЛИКОВЫЙ МЕХАНИЗМ ПОДАЧИ

Механизм подачи сварочной проволоки с четырьмя роликами обеспечивает стабильную подачу присадочного материала для получения качественного результата. 4 ролика позволяют подавать проволоку в область сварки без рывков и проскальзываний, а также обеспечивают меньшее давление и деформацию сварочной проволоки, что критически важно для качественной и стабильной сварки.



100% КОНТРОЛЬ КАЧЕСТВА

Сертифицированный лазерный источник питания производится на одном из лучших заводов, который следит за качеством сборки и дорожит своей репутацией. Все детали, функционал, комплектация проверяются перед отгрузкой.



Преимущества:

• Компактные габариты
• Небольшой вес
• Интерфейс подбора режима по материалу и толщине детали (синергетика) в процессе сварки
• Качественный и надёжный корпус рассчитан на интенсивную ежедневную эксплуатацию
• Высокая культура производства завода-изготовителя
• Надёжные и мощные компоненты аппарата
• Грамотная и продуманная система отвода тепла
• Воздушное охлаждение (AIR)
• Возможность сварки без присадочной проволоки
• Отдельный 4-роликовый механизм подачи сварочной проволоки
• Информативная панель управления
• Цифровой дисплей
• 100% контроль качества
• Длина оптоволоконного рукава пистолета - 10 метров
• Расширенная комплектация





РЕЖИМ СВАРКИ

Сварка лазером обеспечивает высокопрочное соединение с образованием узкого, аккуратного сварного шва. Лазерная сварка характеризуется минимальной зоной термического влияния и, соответственно, низкой вероятностью деформации свариваемых изделий.







РЕЖИМ РЕЗКИ

Лазерная резка с использованием вспомогательного газа дает возможность быстро и с высокой точностью изготовить детали любой конфигурации. А малая область термического влияния позволяет, не опасаясь коробления, резать легкодеформируемые и нежесткие изделия.







РЕЖИМ ОЧИСТКИ

В режиме очистки лазерный луч эффективно удаляет слой ржавчины или лакокрасочных материалов с поверхности металлических изделий любой величины и формы, не повреждая при этом основу.







НАДЕЖНОЕ ИСПОЛНЕНИЕ И ФУНКЦИОНАЛЬНЫЙ ДИЗАЙН

Конструкция лазерного источника питания продумана до мелочей благодаря высокой культуре производства завода-изготовителя. Аппарат отличается высоким КПД и эффективностью. Качественный и надёжный корпус с мощными компонентами рассчитан на интенсивную ежедневную эксплуатацию.







НАДЁЖНАЯ КОНСТРУКЦИЯ

Информация, на которую следует обратить внимание чтобы продлить срок службы лазерной установки:

• Выходная головка лазера соединена со сварочной головкой. Пожалуйста, внимательно проверяйте выходную головку лазера при её использовании, чтобы предотвратить попадание пыли или других загрязнений. При очистке выходной головки пистолета, пожалуйста, используйте специальную бумагу для линз.
• При замене защитной и фокусирующей линзы попадание пыли и грязи категорически не допускается.

Пожалуйста, обратите внимание: при первом использовании, когда красный свет не может выйти из медного сопла, убедитесь, что не нажимаете на кнопку для испускания лазерного луча. Обязательно следите за тем, чтобы красный луч полностью выходил из центра медного сопла, в противном случае он может сжечь сопло.

Просим Вас выполнять следующие рекомендации для продления срока службы установки:
1) Не подвергайте установку воздействию высоких и низких температур и влажности, рабочий режим от +5 до +35 °С. Храните установку в чистом помещении, следите за уровнем влажности и отсутствием пыли.
2) Использование установки при высокой температуре ускоряет износ оборудования, увеличивает пороговый ток и снижает эффективность накачки. В случае перегрева установки, прекратите работу и свяжитесь с производителем.
3) Рабочая температура лазерного источника 22°С, именно её необходимо настроить для поддержания на чиллере.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для поддержания оборудования в исправном состоянии и непрерывной работы необходимо проводить регулярное техническое обслуживание и проверку. Перед проверкой необходимо отключить основное питание.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МЕХАНИЗМА ПОДАЧИ
1. Когда механизм подачи проволоки не используется, его следует поместить в прохладное, сухое место вдали от пыли.
2. Не кладите другие предметы поверх механизма подачи проволоки или перед ним.
3. Перед установкой новой катушки проволоки продуйте внутреннюю часть трубки подачи проволоки сжатым воздухом, чтобы удалить загрязнения.
4. Если трубка для подачи проволоки серьезно изношена и деформирована, своевременно замените её.
5. Регулярно проверяйте и заменяйте щётки электродвигателя привода проволоки. Изношенная часть щеток не должна превышать 6 мм.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПИСТОЛЕТА
Как ухаживать за защитными линзами и заменять их:
• Перед началом работы, пожалуйста, вымойте руки и вытрите их насухо.
• Открутите винты крышки отсека для защитных линз в относительно свободном от пыли месте, выньте кронштейн защитной линзы и защитите его (накройте защитной бумагой). Проверьте защитную линзу. Если на поверхности защитной линзы имеется явное обгорание, немедленно замените её.
• Затем проверьте белое накопительное уплотнительное кольцо под защитной линзой. (Если на накопительном уплотнительном кольце есть какие-либо царапины или деформация, его нельзя использовать и необходимо немедленно заменить).
• Протрите отверстие отсека и внутреннюю поверхность крышки отсека ватным тампоном, смоченным в спирте, быстро вставьте держатель защитных линз в отсек для защитных линз и затяните винты.

Серия	LASER
Поддержка процессов	сварка, резка, очистка деталей, очистка шва
Мощность лазера, Вт	1500
Напряжение питающей сети, В	230
Тип охлаждения	воздушное
Тип лазерного источника	волоконный
Режим работы лазера	непрерывный
Лазерный интерфейс	QBH
Максимальная потребляемая мощность, кВт	5
Глубина реза (нерж.), мм	3
Глубина реза (сталь), мм	3
Глубина реза (алюминий), мм	4
Точность очистки, мкм	<1
Скорость очистки, мм/с	<30000
Форма очистки	линия
Длина волны лазера, нм	1070
Диапазон частот лазера, Гц	1 - 2500
Система определения местоположения	красный лазерный луч
Форма пятна	точка / линия
Скорость колебаний объектива, об/мин	30
Фокусное расстояние линзы, мм	150/800
Скорость сканирования, м/с	2 - 6000
Сварочный пистолет	колебательная лазерная головка с оптоволоконным разъёмом QBH
Система охлаждения	6 активных вентиляторов
Модель лазерной головки	SUP 23T
Диапазон ширины сканирования (режим сварки), мм	0 - 8
Диапазон ширины сканирования (режим очистки), мм	F150: 0-30; F400: 0-60; F800: 0-120
Температура эксплуатации, ℃	от +5 до +40
Длина кабеля питания, м	5
Длина шланга пистолета (оптоволокна), м	10
Напряжение питания механизма подачи, В	230 ±10 %
Количество роликов МП, шт.	4
Диапазон скорости подачи проволоки, см/мин	0 - 700
Рекомендуемая скорость подачи проволоки, см/мин	250 - 450
Диаметр сварочной проволоки, мм	0,8 / 1,0 / 1,2 / 1,6
Максимальный вес катушки, кг	15
Сертификаты	Quality management system certificate, RoHs
Соответствие стандартам	CE, ISO 9001 (ГОСТ Р ИСО 9001-2015), EN 60974-1
Габариты лазерной установки (ДхШхВ), мм	850х400х1170
Вес лазерной установки, кг	92
Габариты источника питания (ДхШхВ), мм	380х425х140
Вес источника питания, кг	20
Габариты механизма подачи проволоки (ДхШхВ), мм	570х210х420
Вес механизма подачи проволоки, кг	16
Габариты лазерного пистолета (ДхШхВ), мм	240,2х74х34
Вес лазерного пистолета, кг	1
Вес товара в упаковке, кг	120
Габариты упаковки ДхШхВ, мм	950x650x1230
Гарантия, мес.	12
Страна производства	КНР



Комплектация:

• Аппарат для ручной лазерной сварки, резки и очистки с воздушным охлаждением LASER 1500-4-MT AIR – 1 шт.;
• Механизм подачи проволоки – 1 шт.;
• Лазерная головка SUP23T в сборе – 1 шт.;
• Тележка на колёсах в сборе – 1 шт.;
• Оптоволоконный кабель в сборе – 1 шт.;
• Кабель питания аппарата – 1 шт.;
• Комплект кабелей для подключения подающего механизма – 1 шт.;
• Регулятор баллонный аргоновый – 1 шт.;
• Кронштейн-держатель направляющего канала (установлен на головке) – 1 шт.;
• Телескопическая трубка сварочной головки (80 мм) – 1 шт.;
• Клемма заземления с кабелем в сборе – 1 шт.;
• Газовый шланг, 10 м, Ø8 мм – 1 шт.;
• Защитные очки с оптической плотностью OD8 в кейсе – 1 шт.;
• Перчатки – 1 компл.;
• Ключ от панели – 1 шт.;
• Набор шестигранных ключей (9 шт.) – 1 компл.;
• Набор сопел (7 шт.) – 1 компл.;
• Набор наконечников (4 шт.) – 1 компл.;
• Прижимной ролик (внутри МП) – 2 шт.;
• Ролик 37х10х15 с V-образной канавкой 1,0/1,2 мм (внутри МП) – 2 шт.;
• Ролик 37х10х15 с U-образной канавкой 1,0/1,6 мм – 4 шт.;
• Ролик 37х10х15 с V-образной канавкой 1,2/1,6 мм – 2 шт.;
• Направляющий канал для стальной проволоки Ø0,8-1,6 (красный), 5 м – 1 шт.;
• Направляющий канал для алюминиевой проволоки Ø0,8-1,6, 3 м – 1 шт.;
• Катушка сварочной проволоки ER304 Lsi 5 кг (внутри МП) – 1 шт.;
• Flash-накопитель с программным обеспечением – 1 шт.;
• Защитная линза D18x2 – 10 шт.;
• Коллиматорная линза D16x5 F60 – 1 шт.;
• Фокусирующая линза Ø20 мм F150 (внутри головки) – 1 шт.;
• Фокусирующая линза Ø20 мм F800 – 1 шт.;
• Ящик для инструментов и аксессуаров – 1 шт.;
• Средства чистки элементов лазера (ватные палочки, салфетка, защитная плёнка на стекло) – 1 компл.;
• Защитный чехол для разъёма подключения пистолета – 1 шт.;
• Инструкция + гарантийный талон – 1 компл.
